局放產品概述 高壓開關櫃是使用極廣且數量**多的開關設備。由於在設計、製造、安裝和運行維護等方麵存在著不同程度的問題，因而 事故率比較高，在諸多性質的開關櫃事故中，絕緣事故多發生於 10 千伏及以上電壓等級，造成的後果也很嚴重。特別是小車式開關櫃，絕緣事故率更高，而且往往一台出現事故，殃及鄰櫃的現象更為突出。因此，迫切需要對開關櫃實行狀態檢修，對 設備運行狀況進行實時和定時的在線監測，根據設備的運行狀態和絕緣的劣化程度，確定檢修時問和措施，減少停電時間和事故的發生，提高電力裝置運行的****性及自動化程度。高壓開關櫃的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對 地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿等。各類絕緣缺陷發展到**終擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態為實現開關櫃絕緣在線監測及診斷的有效手段應用領域 本公司產品廣泛應用於電力、輕工、機械、冶金、智能樓宇、軌道交通、 船舶、市政等領域，深受廣大用戶信賴。

一、局放/測溫集中采集在線監測主機 PY-KCD-BAT

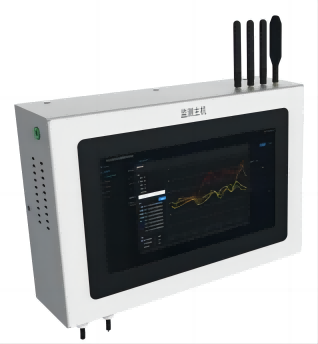

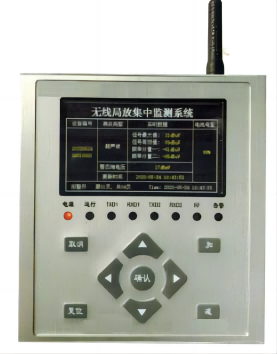

二、局放在線監測觸摸屏主機 PY-KCD-DAT

基礎功能

1.接收數據、顯示數據；

2.時鍾實時顯示；

3.參數設置；

4.報警輸出；

5.報警記錄；

6.密碼管理；

7.采用智能觸控操作，簡單方便，高清大屏顯示，讓數據更加直觀

8.主機采用一體化設計，可同時采集溫度、局放、環境溫濕度、除濕器、機 械特性、振動傳感器、臭氧傳感器、SF6、水浸、煙感等多種傳感器

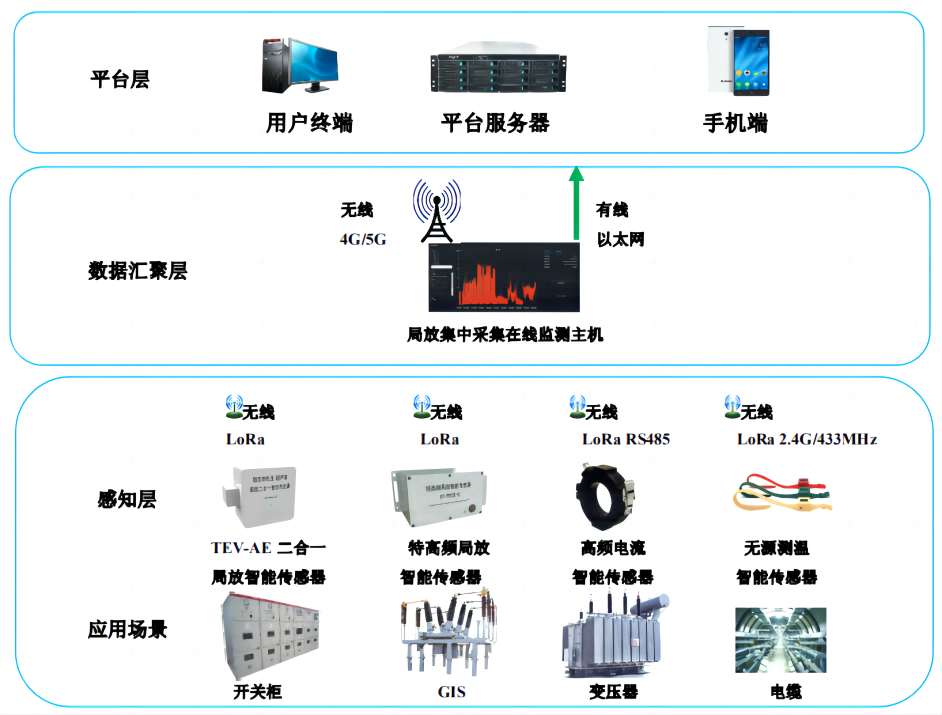

局部放電在線監測網絡拓撲圖

係統特點

1. 可在電網設備帶電運行情況下進行現場安裝和維護，不影響運行。

2. 根據各參數曆史數據綜合判斷進行預警、告警、正常診斷。

3.采用電池供電方式，現場無需布置**線纜，現場施工方便。

4.采用超低功耗設計，內置鋰亞電池供電。

5.電池容量可支持工作6年以上。

6.可現場就地顯示。

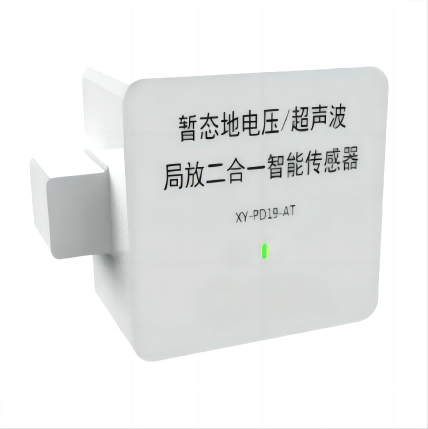

超聲波/地電壓局放無線（二合一）XY-PD19-AT

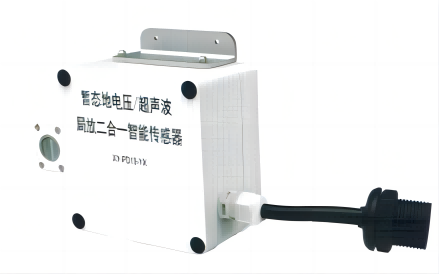

超聲波/地電壓局放有線XY-PD19-YX

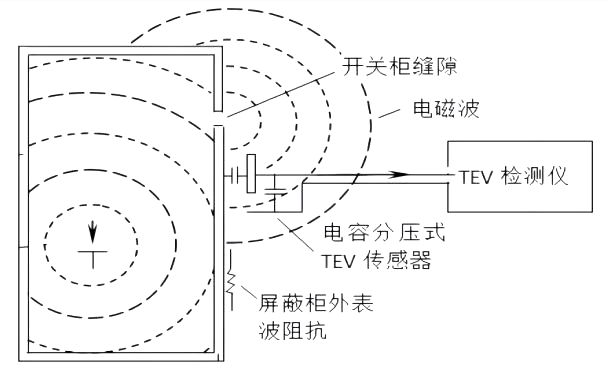

超聲波/地電壓檢測原理 局放發生時，電壓、電流脈衝信號沿著試品金屬外殼的內表麵進行傳播， 遇到開口、接頭等縫隙時傳出設備，再沿著金展外殼的外表麵傳播**大地， 其瞬時電壓值在幾個毫伏**幾伏的範圍內變化且存在時間很短。放電脈衝倍 外置的電容性探測器檢測到後，經過一係列的放大、濾波等進入采集單元進 行處理，**後通過測試軟件對放電信號進行分析。 電力設備在放電過程中會產生聲波。從能量的角度來看放電是一個能量 瞬時爆發的過程，是電能以聲能、光能、熱能電磁能等形式釋放出去的過程， 在空氣間隙中發生電氣擊穿時放電瞬時完成，其電能瞬時轉化為熱能導致放 電中心氣體的腰脹，這種瞬時膨脹的結果以聲波的形式傳播出去。

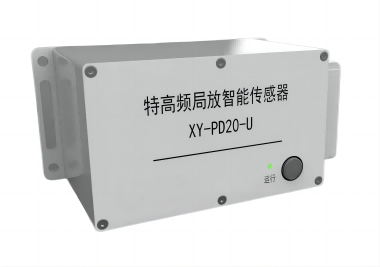

特高頻局放無線傳感器XY-PD20-U

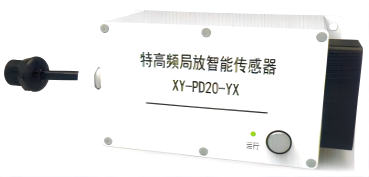

有線傳感器XY-PD20-YX

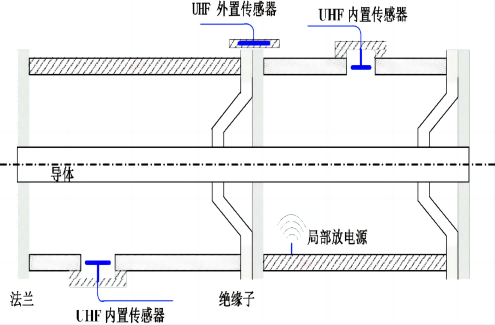

特高頻技術檢測原理

電氣設備絕緣介質中每一次局部放電都發生正負電荷的中和，伴隨有一 個很陡的電流脈衝，並向周圍輻射電磁波。通過 UHF(300M-3GHz)傳感器接 收局部放電輻射的UHF電磁波，實現局部放電的檢測，這一方法叫做局部放 電的特高頻檢測方法。研究認為，每一次局部放電過程都伴隨著正負電荷的 中和，並出現陡度很大的電流脈衝，同時向周圍輻射電磁波。局部放電所輻 射的電磁波的頻譜特性與局部放電源的幾何形狀以及放電間隙的絕緣強度有 關。當放電間隙比較小、放電間隙的絕緣強度比較高時，放電過程的時間比 較短、電流脈衝的陡度比較大，輻射的電磁波信號的特高頻分量比較豐富。

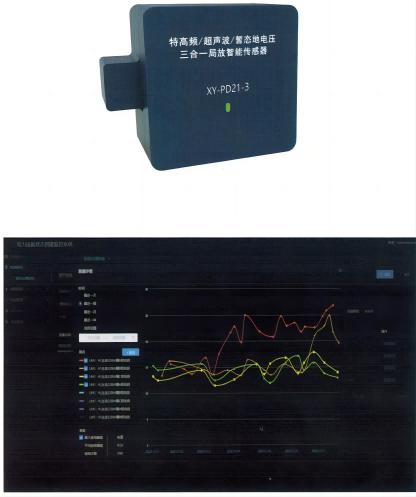

特高頻/暫態地電壓/超聲波（三合一）無線局放XY-PD21-3

三合一技術檢測原理

三合一傳感器智能數據采集單元是一款用於高、中、低壓電力開關櫃。 該裝置需要配合開關櫃局放監測智能傳感器(三合一)，一起使用，它是集在線 特高頻、暫態地電壓、超聲波、特高源、數據采集、數據分析於一體的多功 能局放檢測產品。該裝置提供通訊接口可與計算機監控係統連接，支持RS485 接口 MODBUS-RTU 通訊協議，通訊波特率9600，開關櫃局放監測智能傳感器 （三合一）采用高性能電池供電、吸附式安裝、無線通訊等方式便於現場安 裝，而且在設計上采用了多種抗幹擾措施，能夠在電力係統中隱定運行。

空間無線特高頻局放/XY-PD20-KJ

空間局放技術檢測原理

配電房空間局放監測裝置是應用特高頻電磋波空間故章預警技術以及超 聲波技術而研發的檢測局放的產品。該係統能幫助用戶實現配電設備的運行 狀態局放實時監測,能實現智能雲維大數據監測及分析，提升管理效率，能減 少因不方便而長周期巡檢帶來的事故隱患,保障設備運行**。能自動識別開 關櫃內的絕緣子斷路器、電纜等有可能發生的全部四種典型缺陷:氣隙放電 (如觸頭盒出廠設計缺陷)、沿麵放電(積汙，受潮)、懸浮電位放電(相母線排 螺絲鬆動)、電暈放電(電纜護套受損)。該係統靈敏度高(10米距離能測則到 1Fc放電),抗幹擾能力強，能通過檢測其發出的電磁波中的特高頻段 (300~3000M可調)信號來檢測局雜放電,避開常規電氣測試方法中難以避開的 電暈(200MHz)以下及其它周典期性幹擾信號(大都在300M範圍以內)。

高頻電流局放智能傳感器/XY-PD22-GP

高頻電流局放技術檢測原理

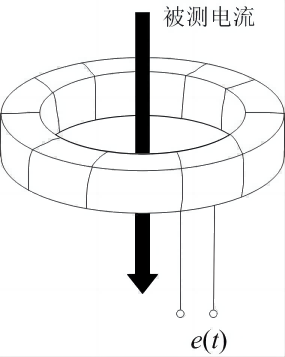

高頻局部放電檢測方法是用於電力設備局部放電缺陷檢測與定位的常用 測量方法之一，其檢測頻率範圍通常在3MHz到30MHz之間，高頻局部放電檢 測技術可廣泛應用於電力電纜及其附件、變壓器、電抗器、旋轉電機等電力 設備的局放檢測，其高頻脈衝電流信號可以由電感式耦合傳感器或電容式耦 合傳感器進行耦合，也可以由特殊設計的探針對信號進行耦合。 高頻局部放電檢測方法，根據傳感器類型主要分為電容型傳感器和電感 型傳感器。電感型傳感器中高頻電流傳感器(High Frequency Current  Transformer，HFCT)具有便攜性強、安裝方便、現場抗幹擾能力較好等優點， 因此應用**為廣泛，其工作方式是對流經電力設備的接地線、中性點接線以 及電纜本體中放電脈衝電流信號進行檢測，高頻電流傳感器多采用羅格夫斯基線圈結構。

技術優勢

(1)可進行局部放電強度的量化描述。

(2)具有便於攜帶、方便應用、性價比高等優點

(3)檢測靈敏度較高。

技術缺點

(1)高頻電流傳感器的安裝方式也限製了該檢測技術的應用範圍。

(2)抗電磁幹擾能力相對較弱。
