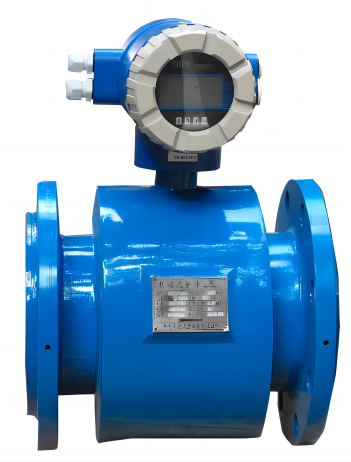

PY-EF係列智能電磁流量計有其獨特的特點,因此被廣泛應用於化工化纖、食品、造紙、製糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、製藥等工業領域中,用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、汙水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電流體介質的流量。

一，概   述：

PY-EF係列智能電磁流量計特別設計了帶背光寬溫的液晶顯示器，功能齊全實用、顯示直觀、操作使用方便。獨特設計進一步保證了測量精度並且**時候無需接地環，減少了儀表體積和安裝維護的麻煩。

二，基本性能參數：

口 徑	10－3200mm
勵磁方式	方波恒流勵磁
安裝形式	一體型
襯 裏	氯丁橡膠，聚氨酯橡膠，PTFE，F46
電極材料	316L，HC，HB，鈦，鉭，鉑銥
接 地	內置接地電極(DN25以上)
介 質	導電性液體
準確度等級	0.2%，0.5%，1.0%；
介質電導率	>5μS/cm
流 速	≤15m/s
管道連接法蘭	HG20592-97
管道連接	法蘭鏈接
介質溫度	氯丁橡膠：-10℃~+60℃；PTFE：-10℃~+120℃
	聚氨酯橡膠：-10℃~+80℃；F46：-10℃~+150℃
額定壓力	4MPа，1.6MPa，1.0MPa；
防護類別	IP65
輸出信號	4~20mA電流，脈衝頻率，上下限報警
電纜接口	M20*1.5
通 訊	RS485通訊協議(可選) RS232通訊協議(可選)
顯示器顯示	瞬時流量報警顯示，百分比，流速；
	正反累積流量 ；總累積量 ；空管,電極等報警顯示；
電 源	220V AC，24V DC,3.6V鋰電池
使用類型	普通型 高壓可以定製

三，如何正確選型

電磁流量計的選型是儀表應用中非常重要的工作，據有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤的安裝 而造成的請特別注意。

1、被測流體須具備一定的導電性，導電率^5ps/cm o

2、流量須符合下一頁可測流量範圍表中的數值。

3、實際工作壓力須小於流量計的額定工作壓力。

4、工作溫度須符合流量計規定的溫度要求。

5、確定在工藝管線中間是否有負壓情況存在。

6、確定管線中是否有易產生氣泡的情況。

四，接地環材料選擇說明:

電極和接地環材料	耐腐蝕性能	被測液體舉例
316L 不鏽鋼	不耐無機酸、有機酸、氯化物的腐蝕,用於非腐蝕性或弱腐蝕性介質	生活及工業用水、汙水、 礦漿、泥漿、糖漿
含鉬不鏽鋼 OCr18Ni12Mo2Ti	對磷酸及堿液有強的耐腐蝕性, 適用於非腐蝕性或弱腐蝕性介質	磷酸、燒堿、海水醋酸、 蟻酸、亞硫酸
鈦(Ti)	特別適用於氯離子存在的場合下使用,能耐氯化物(氯化鈣、氯化鉀、氯化銨、氯化鈉)、硫化物、有機酸、堿液的腐蝕	冷凍鹽水、海水、氨水、 雙氧水、乙酸
哈氏合金 3/h)
6	50,60,80,90,100,120,160,200 升/小時
8	90，100，120，160，180，200，250，300，400 升/小時
10	0.16,0.20,0.25,0.30,0.40,0.50,0.60,0.80,1.0,1.2,1.6,2.0,2.5
15	0.4,0.5,0.6,0.8,1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0
20	0.6,0.8,1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0
25	1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0,16.0
32	1.6,2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0,16.0,20,25
40	2.5,3.0,4.0,5.0,6.0,8.0,10,12,16,20,25,30
50	4,5,6,8,10,12,16,20,25,30
65	6,8,10,12,16,20,25,30,40,50,60,80,100
80	10,12,16,20,25,30,40,50,60,80,100,120,160
100	16,20,25,30,40,50,60,80,100,120,160,200
125	25,30,40,50,60,80,100,120,160,200,250,300
150	40,50,60,80,100,120,160,200,250,300,360,400,500
200	60,80,100,120,160,200,250,300,360,400,500,600
250	100,120,160,200,250,300,400,500,600,800,1000
300	160,200,250,300,400,500,600,800,1000,1200,1600,2000
350	200,250,300,400,500,600,800,1000,1200,1600,2000,2500
400	250,300,400,500,600,800,1000,1200,1600,2000,2500,3000
450	300,400,500,600,800,1000,1200,1600,2000,2500,3000,4000
500	400,500,600,800,1000,1200,1600,2000,2500,3000,4000,5000,6000
600	600,800,1000,1200,1600,2000,2500,3000,4000,5000,6000,8000
700	800,1000,1200,1600,2000,2500,3000,4000,5000,6000,8000
800	1000,1200,1600,2000,2500,3000,4000,5000,6000,8000,10000,12000
900	1600,2000,2500,3000,4000,5000,6000,8000,10000,12000,16000
1000	2500,3000,4000,5000,6000,8000,10000,12000,16000,20000

九，選型簡譜：

測量管徑	PY-EF100-XXX	例:100表示DN100 For example: 100 represents DN100
電極形式	1`	標準固定式
	2	刮刀式
電極材料	A	不鏽鋼(316L)
	B	鈦 （Ti）
	C	哈氏合金C （HC）
	D	鉭 （Ta）
	E	鉑 （PT）
內襯材料	1	氯丁橡膠
	2	聚胺酯橡膠
	3	F4(PTEE)聚四氟乙烯F4
額定壓力(MPa)	4.0	DN10-80
	1.6	DN100-150
	1.0	DN200-1000.
	0.6	DN1100-2000
	0.25	DN2200
介質工作溫度	0	<60 °C
	1	<120°C
防護等級	0	IP65
	1	IP68
轉換器形式	0	—體式
	1	分體式
	2	插入式
表體法蘭材質	0	碳鋼
	1	不鏽鋼
安裝配對法蘭	0	不帶
	1	帶
供電電源	0	220VAC
	1	24VDC
儀表量程	(XXX)	例：(200)表示20mA對應的流量為200m3/h

舉例：HNPY-EF100- 1A1- 1.6EOO-0010

說明：智能電磁流量計，DN100固定式不鏽鋼電極，氯丁橡膠內襯，額定壓力1.6Mpa,溫度＜ 60°C ,IP65, —體式，外殼材料和法蘭為碳鋼，帶安裝配對法蘭(包括螺栓螺母)，220伏交流供電。
