原理概述

PYS-1係列液位變送器由幹簧管、電阻構成的電位器和放大變換電路組成。當液位計內的磁性浮子的磁力線作用到某一位置的磁簧管時，該磁簧管閉合使電位器輸出一定數值的電阻值，隨著液位的高低變化電位器和放大變換電路將液位高低變化轉換成近似線性的4～20mADC信號輸出，以實現對液位信號的傳送或控製。

技術參數

供電電源：24CDC（15~35V)

輸出電流：4～20mADC（二線製）

分 辨 率：1mm～10mm

負載電阻：500Ω（24VDC供電時）

傳送距離：≥3000m

環境溫度：≤100℃；≤200℃（高溫型）

接 線 盒：鋁合金噴塑殼體

電氣接口：M×1.5內螺紋

防護等級：IP65

防爆等級：符合ExibllCT5要求

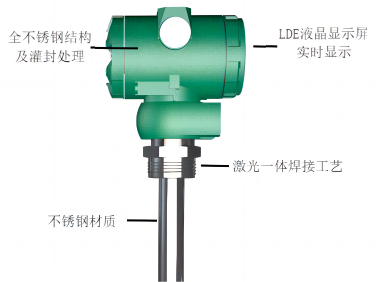

原理概述

PYS-1係列液位變送器內部采用微處理器進行數字運算，實現了高精度，無溫漂的液位測量，具有4位現場數碼顯示，3位按鍵，可同時輸數RS485現場總線數據和4～20mA模擬數據。采用國際流行的現場總線,Modbus RTU/ASCⅡ和西門子PPI協議，通訊協議開放；可以和主流工業自動化組態軟件連接，如：組態**、MCGS、三維力控、iFIX等，方便地組成計算機采集控製係統；可以和主流PLC直接連接：方便的組成計算機采集控製係統或DCS係統，無須PLC擴展模擬模塊，無需標定，為用戶節約了成本。

技術參數

供電電源：9～36VDC

輸出類型：RS485數據輸出和一路4～20mA模擬信號

傳輸距離：1200m/9600BPS

通訊協議：Modbus RTU/ASCⅡ、西門子PPI協議可選

通訊參數：地址、波特率在線可設

電源保護：具有反接保護

輸出負載：4～20mA:0～600Ω/24VDC；0～1000Ω/36VDC

輸出保護：輸出短路無限製

輸出精度：±0.1%F.S

溫度漂移：4～20mA：±0.001%F.S/℃

響應時間：0.01s～1s可設置

防護等級：IP65
